金刚石锯片模态试验､采用锤击法测量频率由于每次敲击的质量影响比较大､在进行频响函数测量时､采用多次锤击平均法､对激振点每次测量冲击3次.
各测量点测得的加速度信号进入模态分析软件､模态分析软件对3次测量结果进行平均后再进行频响响函数计算分析。

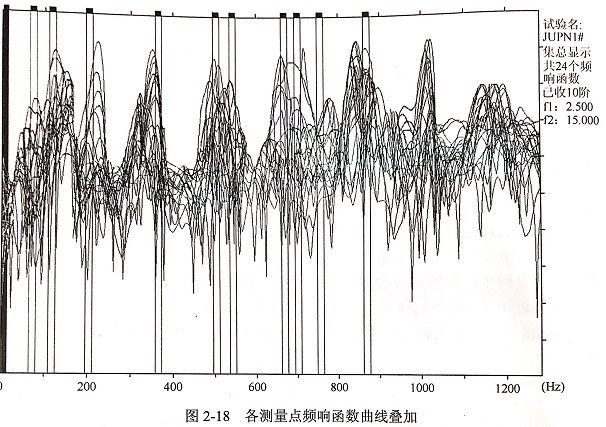

图2-18是直径为350mm锯片各测量点频响函数曲线的叠加､根据各点频响函数求和曲线选取合适的频率范围。

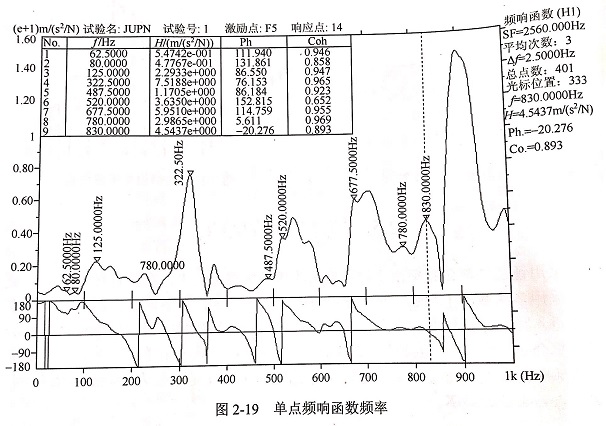

图2-19是直径为350mm的锯片定阶一点频响函数频率。

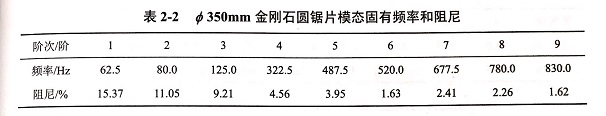

直径为350mm的金刚石锯片各阶模态固有率和阻尼如表2-2所示､各阶模态振型如图2-20所所示。
采用相同的方法可以得到直径为500mm锯片各阶固有频率和主振型。

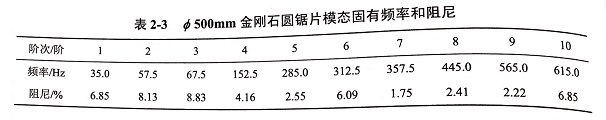

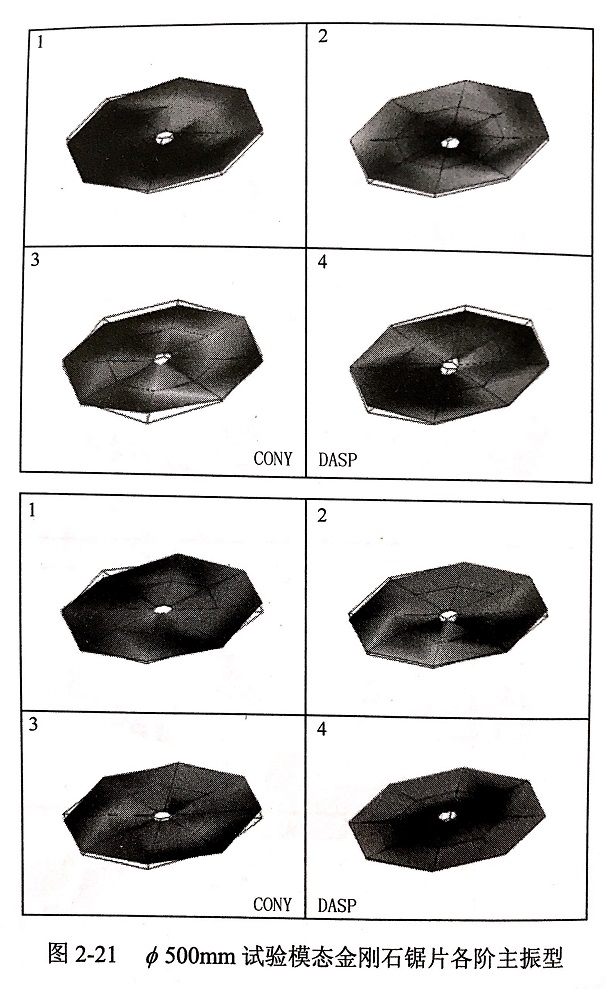

表2-3为500mm金刚石锯片模态固有频率和阻尼､其振型图如图图2-21所示。
