金刚石切割片的基体要具有一定的高屈服强度一高弹性极限及高抗拉强度。

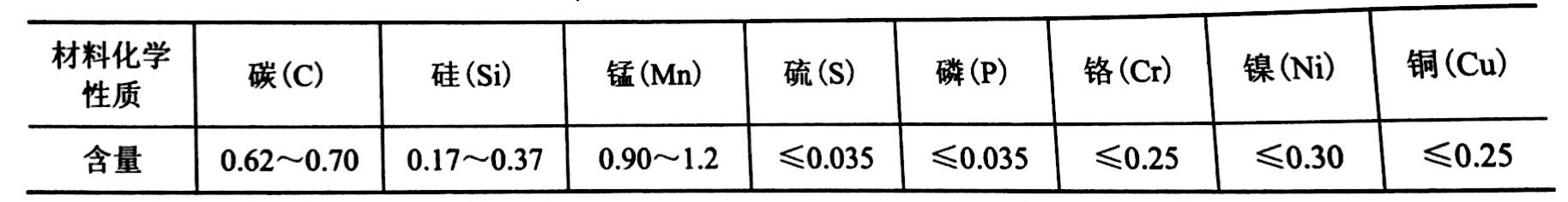

相较于其他材料､65Mn钢具有较高的硬度､淬透性好一脱碳倾向少､价格低廉等优点､因此65Mn钢是金刚石切割片基体材料的常用材料·
但65Mn钢的缺点是焊接性能乙为了克服这二缺点､科研人员通过。淬火十中温回火。热处理的方法研制出了50Mn2V钢､75Crl钢等基体材料。
而50Mn2V钢和75Cr1钢相对于65Mn钢､减少了碳化)的含量､增加了锰(Mn)和铬(Cr)的含量，这些都有助于改善钢的各项力学性能，延长锯片寿命。并且在50Mn2V钢中増加了0.08%～0.16%的钒､改善了基体材料的淬火性能。
现在很多厂家开发出新型金刚石切割片基体材料､主要有如下几种。
(1)聚合物基复合材料基体，该基体包括聚合物填充材料和增强纤维材料，聚合物填充材料填充在增强纤维材料之间。
(2)高速钢金刚石切割片基体，是一种含多量碳(C)、钨(w)、钼(Mo)、铬(Cr)、钒(V)等元素的合金钢，高速钢毛坯料，经过切割、锻打、退火、半成品、淬火、开齿等生产工艺后具有高热硬性。
(3)30CrMo钢､28CrMo钢基体，具有较高的强度和韧性的金刚石切割片基体､钢的热强度性也较好､在500℃以下具有足够的高温强度､但550℃时其强度显著下降。
